Damit während des Betriebs des Motors der Hebel nicht wieder aus dem Gehäuse rutscht ist er im original mit demselben Kerbnagel wie die Vorgelegewelle fixiert. Der Kerbnagel wird normalerweise von der Ritzelseite des Motors ins Gehäuse geschlagen. Ist der Hebel im Gehäuse muss noch das Betätigungsgestänge eingebaut werden. Es besteht aus drei einzelnen unterschiedlich langen Druckstangen, die in der richtigen Reihenfolge eingesetzt werden müssen.
Da hier ein 125er Motor mit der kleinsten Leistung in der 7 Gang Baureihe überholt wird kommt jetzt wieder ein Unterschied zu allen anderen Hubraumklassen. Der Unterschied besteht in der Bestückung der Kupplung mit Kupplungsscheiben. Während alle anderen Hubräume mit 7 Stahl- und 6 Reibscheiben bestückt werden, hat der 125er Motor nur 5 Stahl- und 4 Reibscheiben. Da der Kupplungskorb aber bei allen Motormodellen gleich ist hat man beim 125er Motor kurzerhand die Decklamelle etwas dicker gemacht so dass der Unterschied an fehlenden Kupplungsscheiben wieder ausgeglichen wird. Bei der Motorüberholung also wieder aufpassen, dass die richtige Decklamelle eingebaut wird, denn die 125er Version passt natürlich bei allen anderen Motoren nicht.

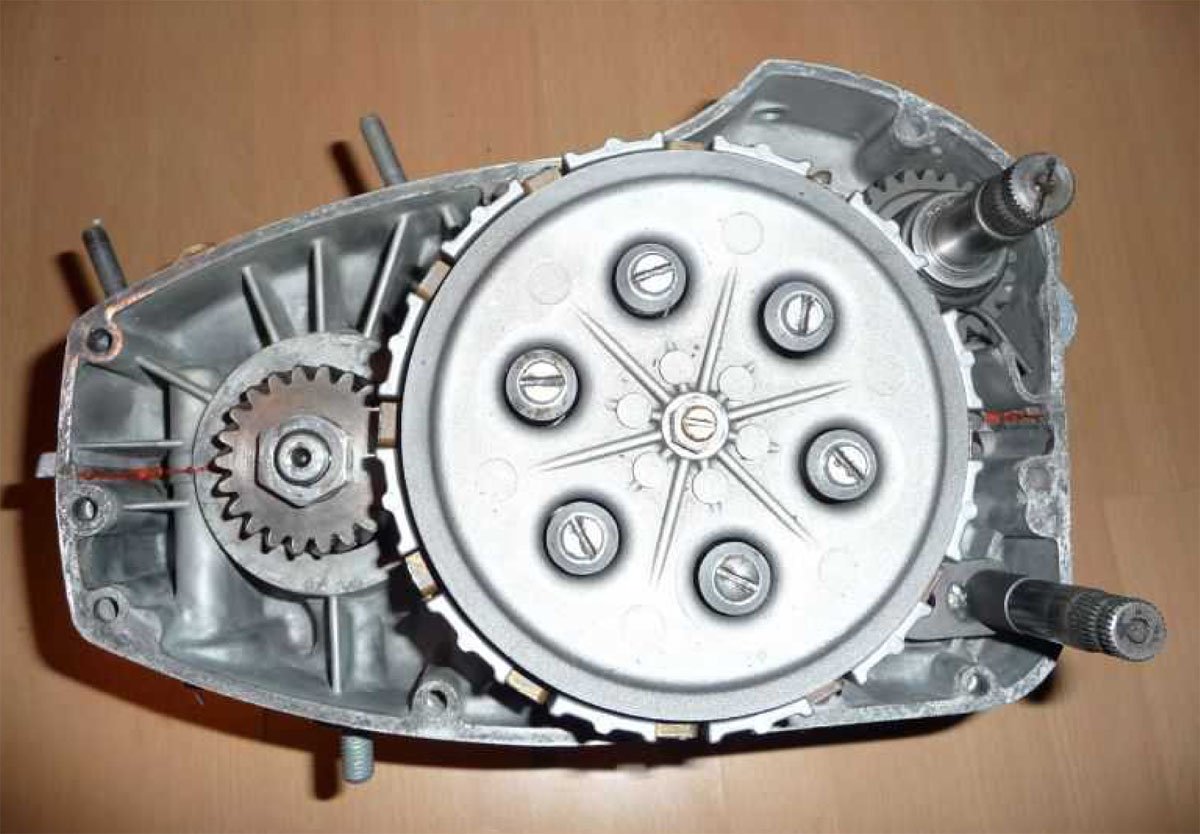

Wenn die richtige Decklamelle ausgewählt ist, kann es jetzt ans Bestücken der Kupplung gehen. Hierzu wird zuerst eine Stahl-, dann eine Reibscheibe mit den umgebogenen Zinken nach oben eingelegt. Als nächstes wieder eine Stahl- und eine Reibscheibe, bis das im Bild zu sehende Schema entsteht. Als letztes kommt eine Stahlscheibe in den Korb und abschließend darauf die Decklamelle. Die Kupplung kann jetzt komplettiert werden, dazu müssen die Kupplungsfedern in die Decklamelle eingesetzt werden. Auf die Federn wird jeweils eine Führungsbuchse mit Schraube gesteckt und das ganze gleichmäßig mit dem vorgeschriebenen Drehmoment angezogen.
[sam id=“17″ codes=“true“]

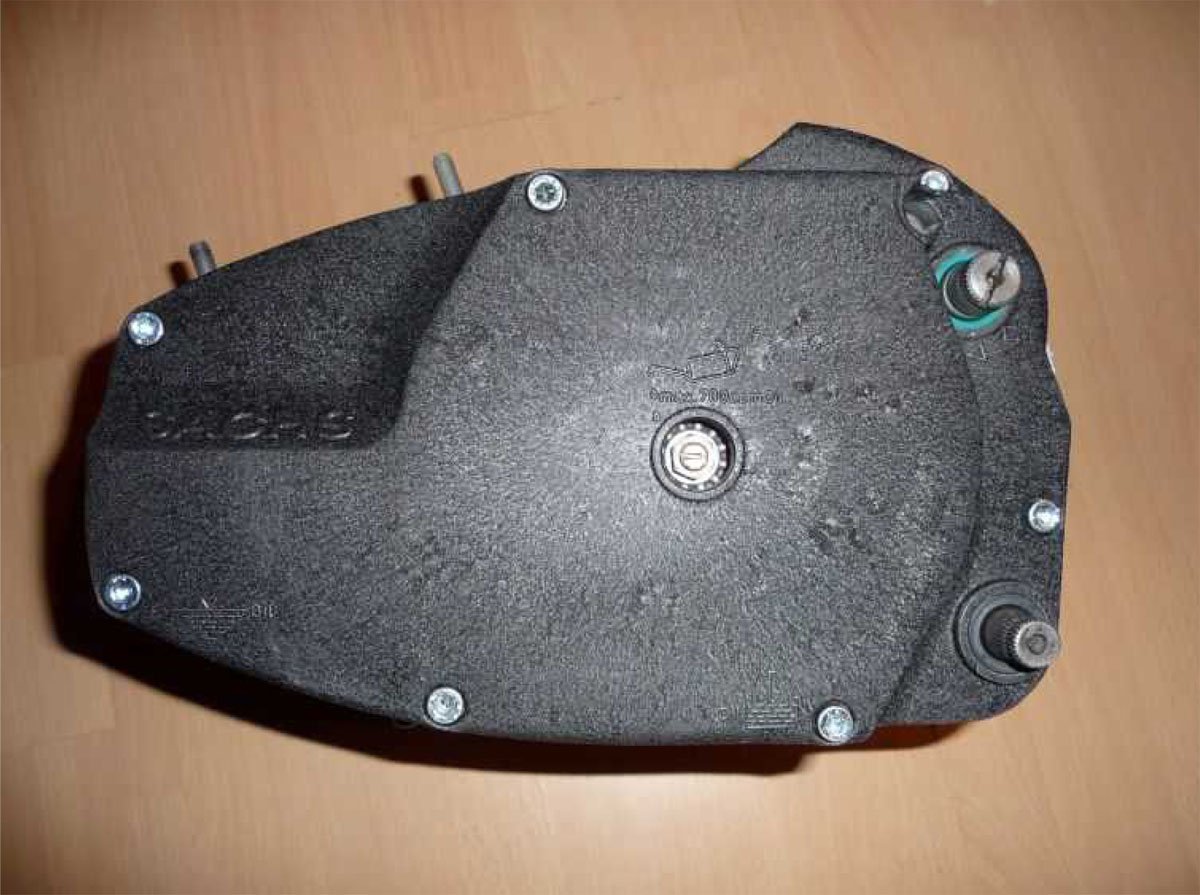

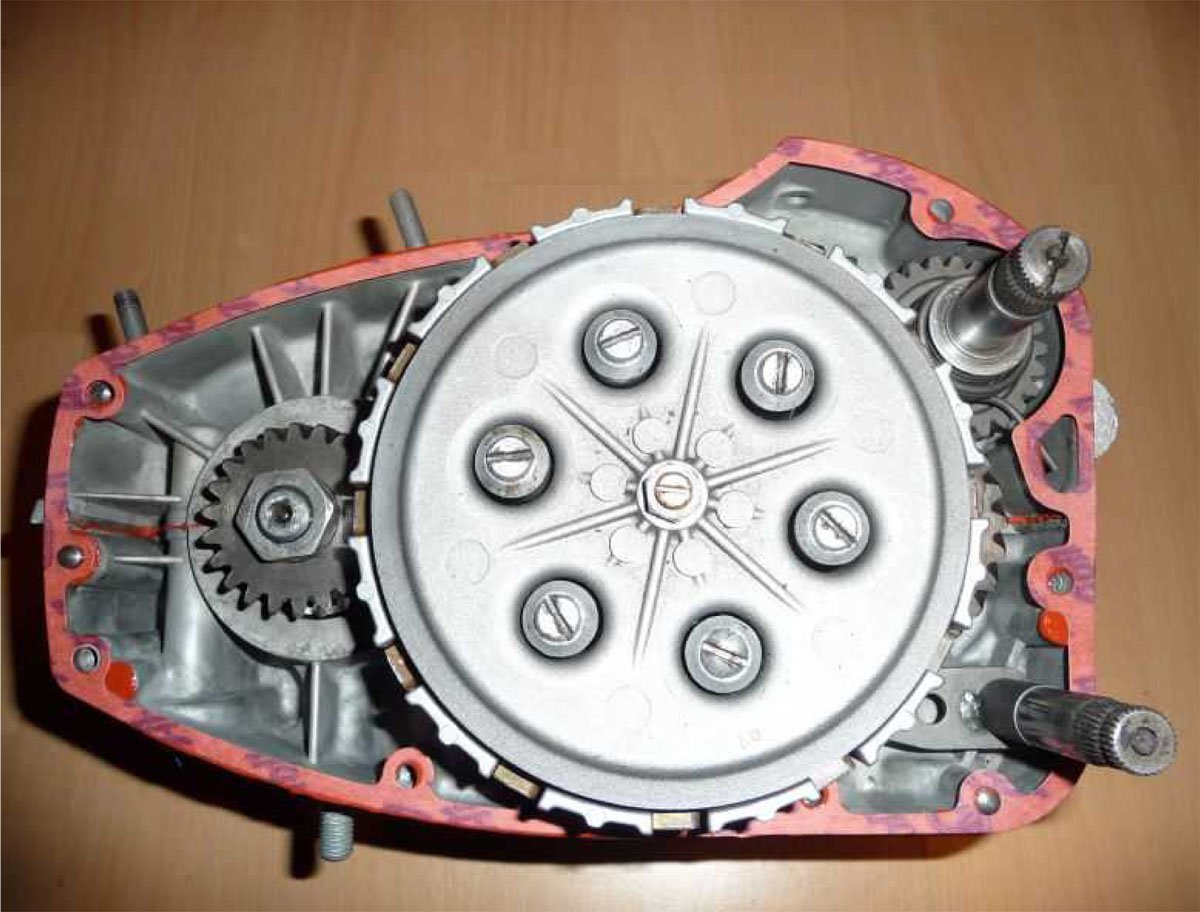

Jetzt wird auf die Kickstarterwelle sowie auf den Schalthebel noch eine 0,5mm dicke Scheibe als Distanzausgleich zum Kupplungsdeckel aufgelegt und der Getriebeeinbau ist abgeschlossen. Zum Schließen des Gehäuses habe ich wieder Flüssigdichtung dünn auf die Dichtflächen aufgetragen und kurz antrocknen lassen. Danach wird die Gehäusedichtung aufgelegt und der ebenfalls mit Dichtmasse bestrichene Deckel aufgesetzt.
Durch den Kupplungsdeckel kann jetzt die Kupplung eingestellt werden, die Vorgehensweise ist genau wie beim 50S Motor.
